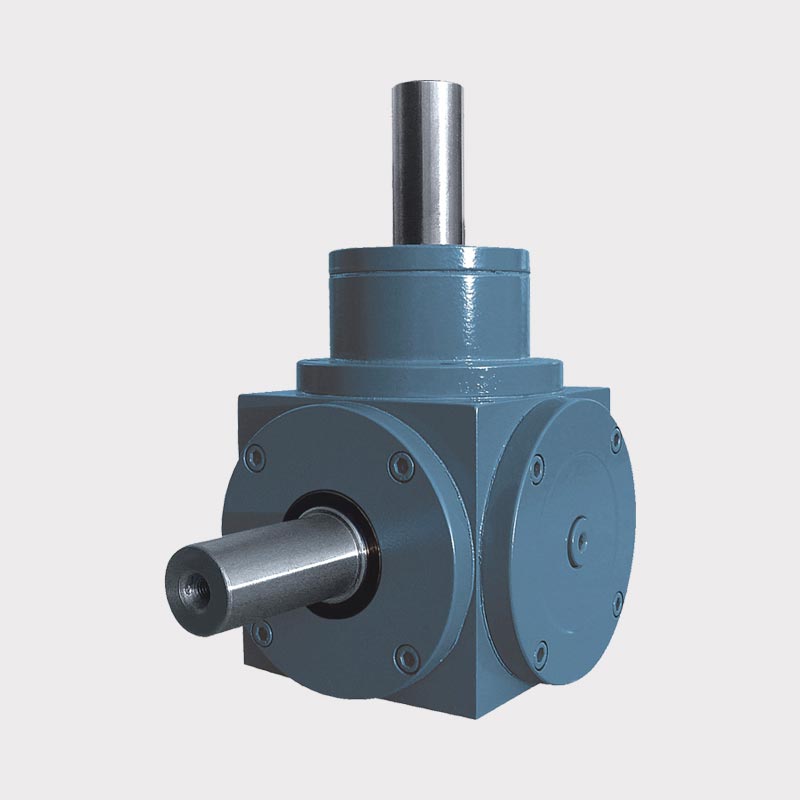

Como una unidad de engranaje de bisel de la serie HD de alta calidad de alta calidad de alta calidad Fabricante, le ofreceremos el mejor servicio posterior. El engranado cuando Se requiere un par alto de salida, confiabilidad resistente y larga vida útil, el El estándar de la unidad engraneada de bisel de la serie HD perfeccionada es la solución óptima para cumplir necesidades del cliente. Gracias a materiales de alta calidad y diseño optimizado, el HD Serie de la unidad de engranaje de bisel puede funcionar en los entornos más duros y atmósferas explosivas con bajo mantenimiento y larga vida útil. La salida Los ejes están disponibles en configuraciones paralelas (HDP) o ángulo recto (HDO), Siempre asegurando que se minimice el espacio de instalación. Además, el HD Serie El estándar de la unidad engraneada de bisel se puede personalizar para cumplir con la mayoría de los requisitos para una gran cantidad de aplicaciones con una cartera extremadamente amplia de opciones y accesorios.
Las cajas de cambios de bisel de la serie HD generalmente se adhieren al siguiente diseño y Estándares de fabricación para garantizar un alto rendimiento, confiabilidad y durabilidad:
1. El engranaje está hecho de material de acero de aleación de alta resistencia, que es
maquinada con precisión y tratada con calor (por ejemplo, carburado y apagado) a un
La dureza de la superficie de HRC58-62 para mejorar el desgaste y la resistencia al impacto.
2. Serie HD La unidad de engranaje biselas, los engranajes estándar generalmente se mecanizan a 5-6
Niveles de precisión para garantizar una transmisión suave y precisa.
3. Los engranajes bisel tienen una eficiencia de transmisión promedio del 98%, que
Reduce la pérdida de energía y mejora la eficiencia del equipo.
4. Este engranaje adopta un diseño modular, proporcionando una variedad de transmisión
relaciones, combinaciones de motor, posiciones de instalación y formas estructurales para
satisfacer las necesidades de diferentes condiciones de trabajo.
5. Serie HD Bisel Geared Unit Standard adopta la tecnología de sellado avanzado para
Evite la fuga de aceite y la intrusión de impurezas externas. Mientras tanto, es
equipado con un sistema de lubricación eficiente para garantizar que los engranajes funcionen
Buenas condiciones de lubricación y prolongar la vida útil.
6. La estructura del engranaje está bien diseñada para una fácil instalación y
mantenimiento. Mientras tanto, instrucciones de instalación detalladas y mantenimiento
Se proporcionan manuales para guiar a los usuarios para instalar y usar el equipo
correctamente.
| Estándares de la unidad de engranaje bisel de la serie HD características | |
| 1. La caja de cambios de bisel espiral con varios tipos está estandarizado, todas las proporciones de 1: 1, 1.5: 1, 2: 1, 2.5: 1, 3: 1, 4: 1, 5: 1 son reales y promedio La eficiencia es del 98%. | |
| 2. El engranaje puede girar en ambas direcciones y transmitir suavemente, bajo ruido, Vibración ligera y alta capacidad de carga. | |
| 3. Diseño modular, tiene muchas proporciones, combinaciones de motores, posiciones de montaje y estructuras para cumplir con las diferentes condiciones de trabajo. | |
| 4.Gears están hechos de acero de aleación de alta calidad, la dureza de la superficie puede estar HRC58-62 después del tratamiento térmico (como la carburación y el enfriamiento), el La precisión es de 5-6 grados. | |
| 5. Utilizar la tecnología de modificación del diente del engranaje de la computadora para mejorar la carga Capacidad del reductor. | |
| Hay un solo eje, eje horizontal doble, sencillo vertical, doble eje longitudinal como opciones. Se usa ampliamente en metalurgia, minería, Petroquímico, tabaco, cerámica, caucho, alimentos de grano y aceite, cerveza bebidas, transporte y equipo de logística emergente doméstica, Equipo de estacionamiento, protección del medio ambiente y otras industrias. El Los engranajes biselados en espiral pueden ser positivos y negativos, de baja velocidad o alta velocidad. | |
| Datos técnicos | |
| Material de alojamiento | HT250 de alta resistencia a hierro fundido |
| Dureza de la vivienda | HBS190-240 |
| Material de piñón | 20crmntih |
| Material de engranaje | 20crmntih |
| Dureza de la superficie de los engranajes | HRC58 ° ~ 62 ° |
| Dureza del núcleo de engranaje | HRC33 ~ 40 |
| Material de eje de entrada/salida | 40crms |
| Dureza del eje de entrada / salida | HRC25 ~ 30 |
| Mecanizado Precisión de engranajes | molienda precisa, 6 ~ 7 grado |
| Aceite lubricante | L-CKC220 (GB 5903-95) |
| Tratamiento térmico | templado, cemento, enfriamiento, etc. |
| Eficiencia | 98% |
| Ruido (máximo) | 60 ~ 68db |
| Temperatura. Rise (Max) | 40 ° C |
| Temperatura. Rise (aceite) (máximo) | 50 ° C |
| Vibración | ≤20 µm |
| Reacción | ≤20arcmin |
| Marca | China Top Brand C&U, LYC, TMB u otras marcas solicitadas, |
| Marca de sello de aceite | CTY --- Taiwán u otras marcas solicitadas |
